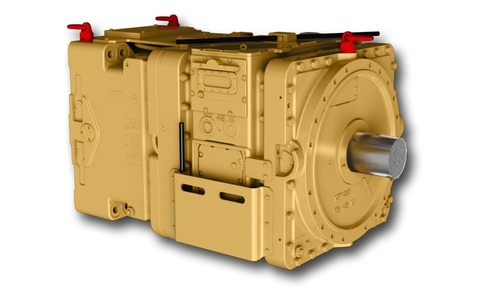

CST системи приводу CAT CST30

  • Короткотривалий вихідний крутний момент (3 с), Н·м 300000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1500
  • Маса (без масла) - система лінійного приводу, кг 3900
повна презентація моделі
  • Доступна покупка в лізинг

    help

    При оформленні заявки вкажіть, що Вам цікавий лізинг або повідомте про це менеджеру по телефону

  • Доступна покупка в trade-in

    help

    При оформленні заявки вкажіть, що Вам цікава послуга trade-in або повідомте про це менеджеру по телефону

    Технічні дані
  • Примітка Забійний ковеєр
  • Макс. вихідній момент на короткий час (3 с) 300 000 Нм
  • Макс. швидкість на виході (швидкість електродвигуна) 1800 об/хв
  • Макс. встановлена потужність при і = 50:1 400 кВт
  • Макс. встановлена потужність при і = 39:1 435 кВт
  • Макс. встановлена потужність при і = 33:1 - 16:1 500 кВт
  • Мастилозаливні ємності - лінійна система приводу 250 л
  • Мастилозаливні ємності - система з лівим/правим приводом 500 л
  • Маса (без мастила) - лінійна система приводу 3 900 кг
  • Маса (без мастила) - система з лівим/правим приводом 5 800 кг
  • Габаритні розміри лінійного редктора (версія Р) - висота 900 мм
  • Габаритні розміри лінійного редктора (версія Р) - довжина (без з'єднання з приводом) 1 400 мм
  • Габаритні розміри лінійного редктора (версія Р) - ширина 960 мм
  • Габаритні розміри лінійного редктора (версія КР) - висота 900 мм
  • Габаритні розміри лінійного редктора (версія КР) - довжина (без з'єднання з приводом) 2 280 мм
  • Габаритні розміри лінійного редктора (версія КР) - ширина 1 180 мм

Прагнення підвищити продуктивність дозволило створити системи контрольованого запуску передачі.

Для забезпечення плавного пуску і пуску під навантаженням всі приводні електродвигуни повинні працювати на максимальних обертах без навантаження. Пуск електродвигунів завжди виконується по черзі, в результаті чого піковий струм і необхідна потужність залишаються відносно невисокими. Коли останній запущений двигун досягне максимальної швидкості, на муфту CST подається тиск, який підвищується, поки не буде досягнутий перекидаючий момент, якщо це необхідно.

Введення в експлуатацію

Для забезпечення плавного пуску і пуску під навантаженням все приводні електродвигуни повинні працювати на максимальних обертах без навантаження. Пуск електродвигунів завжди виконується почергово, в результаті чого пікові струм і необхідна потужність залишаються відносно невисокими. Коли останній запущений двигун досягне максимальної швидкості, на муфту CST подається тиск, який підвищується, поки не буде досягнутий перекидаючий момент, якщо це необхідно. У результаті підвищення тиску і навантаження двигуна під час пуску синхронізується і продовжується в міру прискорення руху конвеєра.

Переваги
  • Ступінчастий пуск електродвигунів без навантаження: мінімальне падіння напруги в електросистем
  • Плавний запуск забійних конвеєрів: мінімальне навантаження на всі компоненти силової передачі в момент пуск
  • Синхронізований пуск і використання кінетичної енергії електродвигуна: максимальний сумарний крутний момент для полегшення пуску повністю навантаженого конвеєра
