Стругові установки Очисні комбайни Забійні конвеєри Механізовані кріплення CST системи приводу Засоби керування гірничими роботами

Стругові установки

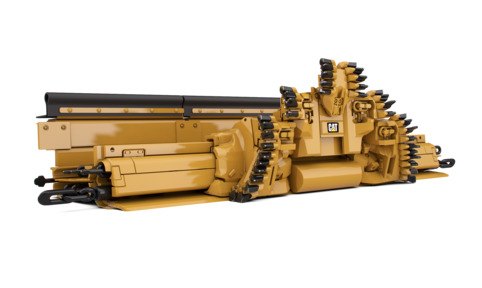

GH800

GH800

Стругові установки

  • Виймаюча потужність пласта, м 1,0-2,0
  • Твердість вугілля М'яке - тверде
  • Глибина різання, мм 180
  • Макс. швидкість, м/с 3
  • Макс. потужність приводів, к.с. 2×540
Ціна за запитом
замовити дзвінок
GH800B

GH800B

Стругові установки

  • Виймаюча потужність пласта, м 0,8-2,0
  • Твердість вугілля М'яке - тверде
  • Глибина різання, мм 205
  • Макс. швидкість, м/с 3
  • Макс. потужність приводів, к.с. 2×536
Ціна за запитом
замовити дзвінок
GH1600

GH1600

Стругові установки

  • Виймаюча потужність пласта, м 1,0-2,3
  • Твердість вугілля Середньої - високої
  • Глибина різання, мм 210
  • Макс. швидкість, м/с 3,6
  • Макс. потужність приводів, к.с. 2×1080
Ціна за запитом
замовити дзвінок
RHH800

RHH800

Стругові установки

  • Виймаюча потужність пласта, м 0,8-1,6
  • Твердість вугілля М'яке - тверде
  • Глибина різання, мм 190
  • Макс. швидкість, м/с 2,5
  • Макс. потужність приводів, к.с. 2×536
Ціна за запитом
замовити дзвінок

Очисні комбайни

EL1000

EL1000

Очисні комбайни

  • Виймаюча потужність пласта, м 1,6-3,2
  • Встановлена потужність, кВт 1230
  • Доступна потужність різання, кВт 2х500
  • Макс. швидкість виймання, м/хв до 29,5
  • Діаметр виконавчого органу, м 1,5-2
Ціна за запитом
замовити дзвінок
EL2000

EL2000

Очисні комбайни

  • Виймаюча потужність пласта, м 1,8-4,5
  • Встановлена потужність, кВт 1900
  • Доступна потужність різання, кВт 2х500; 2х620; 2х750
  • Макс. швидкість виймання, м/хв до 31,1
  • Діаметр виконавчого органу, м 1,60-2,50
Ціна за запитом
замовити дзвінок
EL3000

EL3000

Очисні комбайни

  • Виймаюча потужність пласта, м 2,5-5,5
  • Встановлена потужність, кВт 2295
  • Доступна потужність різання, кВт 2х650; 2х750; 2х860
  • Макс. швидкість виймання, м/хв до 32
  • Діаметр виконавчого органу, м до 2,7
Ціна за запитом
замовити дзвінок

Забійні конвеєри

PF3

PF3

Забійні конвеєри

  • Товщина верхньої пластини, мм 30
  • Товщина нижньої пластини, мм 20
  • Міцність з’єднувального кулачка, кН 2000
  • Міцність на зсув, кН 3000
  • Висота профілю, мм 244
Ціна за запитом
замовити дзвінок
PF4

PF4

Забійні конвеєри

  • Товщина верхньої пластини, мм 40
  • Товщина нижньої пластини, мм 25
  • Міцність з’єднувального кулачка, кН 3000-3600
  • Міцність на зсув, кН 4000
  • Висота профілю, мм 284
Ціна за запитом
замовити дзвінок
PF5

PF5

Забійні конвеєри

  • Товщина верхньої пластини, мм 50
  • Товщина нижньої пластини, мм 30
  • Міцність з’єднувального кулачка, кН 4500
  • Міцність на зсув, кН > 6000
  • Висота профілю, мм 318
Ціна за запитом
замовити дзвінок
PF6

PF6

Забійні конвеєри

  • Товщина верхньої пластини, мм 30+25
  • Товщина нижньої пластини, мм 30
  • Міцність з’єднувального кулачка, кН 4500
  • Міцність на зсув, кН > 6000
  • Висота профілю, мм 350
Ціна за запитом
замовити дзвінок

Механізовані кріплення

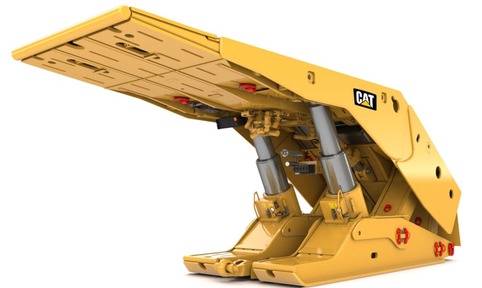

Механізовані кріплення Cat®

Механізовані кріплення Cat®

Механізовані кріплення

  • Висота (закрите положення), мм 500-2900
  • Висота (висунуте положення*), мм 1100-6100
  • Тип перекриття Конструкція цільна або з козирком
  • Основа секції Конструкція роздільна або цільна
Ціна за запитом
замовити дзвінок

CST системи приводу

CST30

CST30

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 300000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1500
  • Маса (без масла) - система лінійного приводу, кг 3900
Ціна за запитом
замовити дзвінок
CST45

CST45

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 450000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1782
  • Маса (без масла) - система лінійного приводу, кг 5900
Ціна за запитом
замовити дзвінок
CST45V

CST45V

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 450000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1782
  • Маса (без масла) - система лінійного приводу, кг 5900
Ціна за запитом
замовити дзвінок
CST45M

CST45M

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 450000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1782
  • Маса (без масла) - система лінійного приводу, кг 7200
Ціна за запитом
замовити дзвінок
CST65

CST65

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 650000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1500
  • Маса (без масла) - система лінійного приводу, кг 7300
Ціна за запитом
замовити дзвінок
CST115

CST115

CST системи приводу

  • Короткотривалий вихідний крутний момент (3 с), Н·м 1150000
  • Максимальна вхідна частота обертання (частота обертання електродвигуна), об/хв 1782
  • Маса (без масла) - система лінійного приводу, кг 16400
Ціна за запитом
замовити дзвінок

Засоби керування гірничими роботами

MCU2

MCU2

Засоби керування гірничими роботами

  • Операційна система Windows 7
  • Процесор Intel Core I7, 2,1 ГГЦ
  • ОЗУ 4 Гб
Ціна за запитом
замовити дзвінок
PMC-D/PMC-D20

PMC-D/PMC-D20

Засоби керування гірничими роботами

  • Операційна система μITRON RTOS
  • Процесор RISC TX1940CYAF, 32МГц,
  • ОЗУ 4 мб CMOS
Ціна за запитом
замовити дзвінок
PMC-R

PMC-R

Засоби керування гірничими роботами

  • Операційна система μITRON RTOS
  • Процесор TMP91CW12AF, 25 МГц,
  • ОЗУ 2 мб CMOS
Ціна за запитом
замовити дзвінок
PMC-V

PMC-V

Засоби керування гірничими роботами

  • Операційна система μITRON RTOS
  • Процесор RISC TX1940CYAF, 25 МГц,
  • ОЗУ 2 мб CMOS
Ціна за запитом
замовити дзвінок

Caterpillar є провідним глобальним постачальником повних систем виїмки вугілля довгими лавами. У всьому світі обладнання та системи Cat® забезпечують потреби підземної гірничої розробки в найжорсткіших умовах. Ми надаємо нашим клієнтам оптимальний вибір систем: для малопотужного і потужного пласта, розробок найдовшими забоями і найбільш високих виробничих потреб. Cat® пропонує лінійку створюваних під замовлення систем для розробки довгими вибоями від гідравлічних механізованих кріплень і автоматизованих стругових систем до врубових машин, забійних конвеєрів і машин для транспортування кріплення.

Ми проектуємо і виробляємо стругові установки для розробки довгими забоями з 1941 року і досягли успіху в цій галузі. Технічні досягнення ще раз підтвердили ефективність стругових установок у якості пріоритетного способу розробки довгими забоями пластів потужністю менше 1,8 м. Стругової установки Cat мають унікальні особливості, недоступними в інших виробників, і забезпечують значно меншу вартість експлуатації в порівнянні з вартістю експлуатації очисного комбайна при розробці пластів середньої і малої потужності. Надійність, висока продуктивність і здатність робити виїмку вугілля без присечки бічних порід роблять їх ідеальним вибором для розробки вказаних типів пластів довгими забоями.

Очисний комбайн є найважливішим компонентом технологічного процесу виїмки вугілля довгими очисними забоями. Саме тому для високопродуктивних операцій виїмки вугілля довгими вибоями використовуються очисні комбайни максимально високої продуктивності, доступності обслуговування і надійності. Очисні комбайни Cat® розроблені з урахуванням всіх цих вимог. При цьому компанія Caterpillar вивела очисні комбайни на новий рівень.

Забійні конвеєри AFC компанії Caterpillar відрізняються передовою технологією, якісними випробуваннями і чудовою підтримкою продукту. У восьми з десяти найбільш високопродуктивних шахтах в світі використовуються забійні конвеєри Cat. Забійні конвеєри Cat® (AFC) - це максимальна пропускна здатність, висока приводна потужність, висока експлуатаційна готовність і надійність.

Механізовані кріплення Cat славляться у всьому світі своєю якістю і надійністю в самих екстремальних умовах експлуатації. Чудова доступність і незрівнянна якість конструкції і виготовлення наших механізованих кріплень роблять їх стандартом в області видобутку довгими забоями. Використовуючи традиційний спосіб видобутку, комбайн виймає близько 3 м вугілля, при посуванні вперед секції кріплення оголюють покрівлю, і вугілля зверху обрушується. Виконання секцій дозволяє контролювати обвалення: вугілля потрапляє на додатковий конвеєр, встановлений за секцією у виробленому просторі. Механізовані кріплення Cat® доступні для: стругової установки, очисного комбайна, спеціальних робіт.

Якість і надійність системи автоматизації - це найважливіші складові частини успіху при проходці довгих вибоїв. Наші системи автоматизації задають високі стандарти в управлінні обладнанням для підземних гірничих робіт. Сімейство PMC® (програмовані засоби керування гірничими роботами) ґрунтується на успішній серії PM 4 і являє собою комплекс всіх органів управління і датчиків всіх компонентів системи розробки довгими забоями. Це дозволяє уникнути проблем з інтерфейсами. Новітня система мікроконтролерів і збільшена обчислювальна потужність виводять автоматизацію на абсолютно новий рівень, пропонуючи всі функції, необхідні для розширеного управління приводами, опорами покрівлі та вашим стругом або врубової машиною. Наші контролери орієнтовані на майбутнє і забезпечують максимальну продуктивність при проходці довгих вибоїв.

Системи приводів з контрольованим пуском передачі (CST) Cat® оптимізують використання потужності для забезпечення максимальної продуктивності.

Caterpillar пропонує діапазон машин для транспортування кріплення, які забезпечують максимальну підйомну і несучу здатність, при цьому їх розміри підходять для різних конфігурацій шахт і різноманітних завдань транспортування.
