Очисні комбайни CAT EL1000
- Виймаюча потужність пласта, м 1,6-3,2
- Встановлена потужність, кВт 1230
- Доступна потужність різання, кВт 2х500
- Макс. швидкість виймання, м/хв до 29,5
- Діаметр виконавчого органу, м 1,5-2
- Стандартна довжина 14 м
- Встановлена потужність 1200 кВт
- Система для подачі Інвертор, змінний струм
Технічні характеристики
- Потужність пласта 1,6-3,2 м
- Стандартна довжина машини (центри барабанів) 14065 мм
- Встановлена потужність До 1230 кВт
- Доступна потужність різання 2 × 500 кВт
- Діаметр ріжучого барабана 1524 - 2000 мм
- Швидкість ріжучого барабана 33,5, 38,8 і 43,8 об/хв
- Швидкість подачі До 29,5 м/хв
- Тягове зусилля До 732 кН
- Двигун насоса 30 кВт
- Висота машинної рами 550 мм
- Маса машини 60 т
- Робоча напруга 3300 В
- Мін. ширина рештака 832 мм
- Електродвигун системи подачі 2 × 100 кВт
Машина при 50 Гц
- Тип Інтерактивне спостерігання за вібрацією
- Макс. швидкість машини 29,5 м/хв
- Швидкість при макс. тяговому зусиллі 14,75 м/хв
- Тягове зусилля при макс. швидкості 366,06 кН/82,3 фунт-сил
- Загальне тягове зусилля 732,11 кН/164,58 фунт-сил
Вузол подачі - HU100
- Длина поворотного редуктора (від шарніра до барабана) 2815 мм
- Ширина рештака забійного конвейера 1142 мм
- Розміщення між осями ріжучих барабанів при горизонтальному положенні поворотних редукторів 14065 мм
- Відстань між шарнірами поворотного редуктора 8435 мм
- Діаметр ріжучого барабана очисного комбайна 1524 мм
- Ширина ріжучого барабана 1142 мм
- Прорубка нижче лемеха конвеєра 271 мм
- Ширина по бойкам 1067 мм
- Висота машинної рами 1200 мм
- Макс. прорубка 500 мм
- Відстань вертикального тонеля 460 мм
- Макс. висота різання пласта 3200 мм
- Діаметр ріжучого барабана поворотного редуктора 1524 мм
Розміри
Умови розробки довгими вибоями вимагають інноваційного обладнання Caterpillar, яке забезпечує безпеку і збільшує продуктивність.

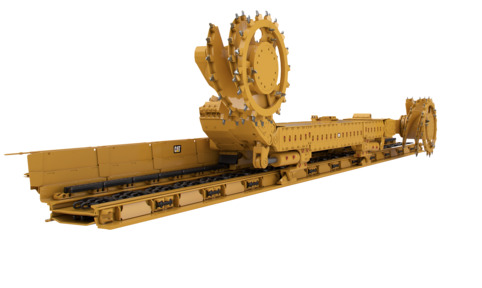

Компактний очисний комбайн Cat EL1000 є найефективнішим обладнанням при розробці низько залягаючих пластів. Це останнє доповнення успішної лінійки очисних комбайнів Cat, яке відповідає висоті пласта від 1,6 до 3,2 метра.
