Интеллектуальное навесное оборудование для нового поколения мини-погрузчиков Cat

Интеллектуальное навесное оборудование для нового поколения мини-погрузчиков Cat

Три новые модели навесного оборудования Cat® SMART (бульдозерный отвал, грейдерный отвал и экскаваторное оборудование) существенно повышают универсальность линейки колесных и гусеничных мини-погрузчиков Cat® серии D3 и работают с машинами революционно новыми способами. Системы управления новым навесным оборудованием позволяют без труда адаптировать стандартные органы управления машиной в соответствии с требованиями к управлению навесным оборудованием SMART.

Навесной бульдозерный отвал SMART

Навесной бульдозерный отвал SMART (доступен для гусеничных мини-погрузчиков Cat® 279D3, 289D3) предназначен для срезания, перемещения и профилирования практически любого грунта, используемого в качестве основания. Изогнутая форма отвала обеспечивает скатывание материала, а трапециевидная конструкция с наклоненными боковыми угловыми ножами позволяет выполнять срезание заподлицо на вертикальных поверхностях при максимальном наклоне отвала. Базовая машина серии D3 распознает навесное оборудование и разблокирует специальные экраны дисплея, которые позволяют оператору выбрать способ управления отвала.

Выбор режима управления навесным оборудованием изменяет стандартные функции джойстиков (левый для хода, правый для стрелы и ковша): левый джойстик по-прежнему используется для управления ходом, а правый выполняет функции управления отвалом: перекос (перемещение джойстика в поперечном направлении), подъем (перемещение джойстика в продольном направлении) и поворот (вращение поворотного регулятора вперед или назад). Кроме того, оператор может выбрать режим "подъем" или "наклон", чтобы изменить цилиндры (стрелы или ковша), которые контролируют основные функции отвала, лучше адаптируя машину к черновому или финишному профилированию.

Функция ASSIST улучшает работу оператора, помогая формировать более плавные уклоны за меньшее число проходов. Эта функция координирует движение машины и отвала для формирования ровной поверхности и позволяет оператору сосредоточиться на выкладке или резке материала для достижения желаемого уклона.

При включенной функции ASSIST активируются дополнительные функции, связанные с углом перекоса отвала. Функция памяти позволяет оператору выбрать угол перекоса отвала и вызвать эту настройку нажатием кнопки джойстика. Двойное нажатие кнопки памяти зеркально отображает сохраненный в памяти угол перекоса отвала с другой стороны. Кроме того, для дополнительного удобства, нажатие кнопки на левом джойстике восстанавливает нулевой угол перекоса, когда машина находится на ровной поверхности.

Навесное оборудование грейдерного отвала SMART с функцией ASSIST

Для колесных и гусеничных мини-погрузчиков Cat® серии D3 доступны новые грейдерные отвалы Cat® SMART GB120 и GB124. Как и в случае с бульдозерным отвалом SMART, базовая машина D3 распознает грейдерный отвал и разблокирует специальные дисплейные экраны, которые предоставляют опции для управления навесным оборудованием, позволяя перенастроить джойстики для выполнения функций навесного оборудования. Выбор режима управления навесным оборудованием позволяет управлять функциями отвала с помощью правого джойстика: перекосом (поперечное перемещение джойстика), поворотом (вращение поворотного регулятора вперед или назад) и подъемом (перемещение джойстика в продольном направлении). На главном экране дополнительного дисплея отображается поперечный уклон, а также угол перекоса отвала.

Функция ASSIST позволяет выбрать схему поперечного уклона вправо или влево и поддерживает настройку поперечного уклона, независимо от рабочего угла машины. Если выбрана схема поперечного уклона вправо, перемещение правого джойстика вперед/назад регулирует правую сторону отвала, поднимая и опуская правый цилиндр подъема навесного оборудования. Машина или навесное оборудование контролирует левую сторону отвала для поддержания требуемого поперечного уклона, позволяя оператору сосредоточиться на управлении правой стороной отвала. Работа при выборе схемы поперечного уклона влево зеркально противоположна.

Кроме того, по мере поворота отвала и изменения геометрии навесное оборудование рассчитывает и поддерживает настройку поперечного уклона. Требуемый угол поперечного уклона поддерживается даже при повороте отвала для перевала материала. Специальные экраны грейдерного отвала SMART предоставляют оператору данные об ориентации навесного оборудования, отображая угол уклона отвала, а также угол поворота отвала.

Стандартная ширина отвала составляет 1990 мм (78 дюймов) для модели GB120 и 2440 мм (96 дюймов) для GB124. При установке дополнительных крыльев (опция) ширина составляет соответственно 2150 мм (85 дюймов) и 2605 мм (103 дюйма). Перекос отвала в обеих моделях составляет 15 градусов, высота подъема отвала — 150 мм (6 дюймов), а максимальная глубина резания — 100 мм (4 дюйма). Независимые самоустанавливающиеся колеса поворачиваются на 360 градусов и обеспечивают поддержку профилирования при движении передним и задним ходом.

Экскаваторное оборудование SMART

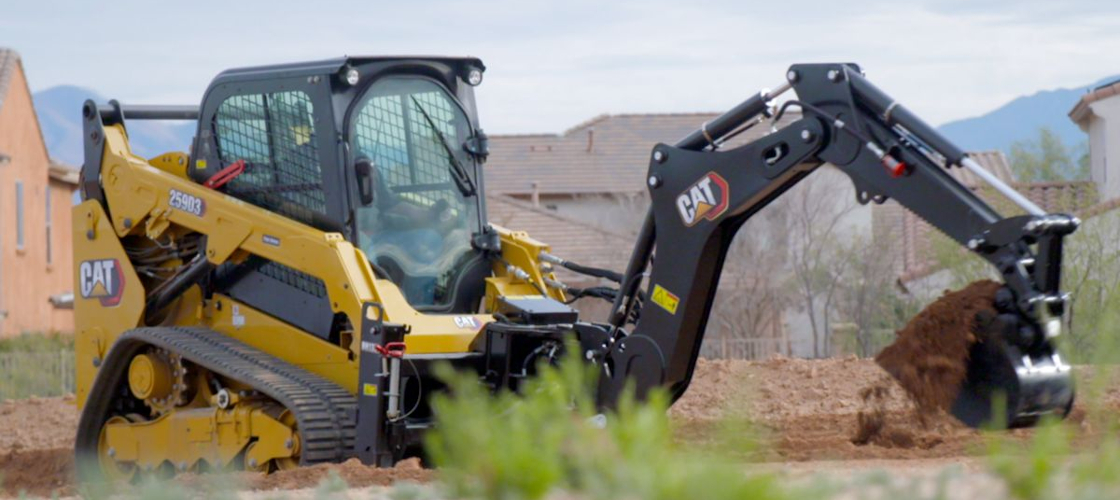

Новое экскаваторное оборудование Cat® BH130 SMART разработано для колесных, гусеничных мини-погрузчиков и мини-погрузчиков повышенной проходимости Cat® серии D3. Данное навесное оборудование значительно увеличивает универсальность этих небольших машин, позволяя выполнять ряд задач, в том числе очистку дренажных траншей, выемку грунта, а также формирование и обслуживание водосточных. Кроме того, экскаваторная навеска совместима с навесным оборудованием для 3-тонных экскаваторов Cat®, а вспомогательная гидравлическая система позволяет использовать гидромеханическое навесное оборудование, в том числе молоты, захваты, шнековые буры и виброуплотнители. Экскаваторное оборудование также гидравлически смещается в поперечном направлении, обеспечивая возможность выемки грунта рядом со зданиями и опорами, а встроенные стабилизаторы служат надежной платформой для выемки грунта.

Экскаваторное оборудование оснащено встроенными электрогидравлическими элементами управления, которые активируются с помощью джойстиков базовой машины, устраняя необходимость в снятии двери и позволяя оператору безопасно и комфортно работать из кабины. Режим управления навесным оборудованием позволяет использовать имеющиеся джойстики для управления функциями стрелы, рукояти, ковша и поворота. Базовая машина распознает экскаваторное оборудование BH130 при установке, а когда оператор готов к ее использованию, включение переключателя на правом джойстике переводит систему в режиме копани

Максимальная глубина копания с использованием BH130 составляет 2970 мм (9,75 фута), а вылет на уровне земли от пальца механизма поворота составляет 4040 мм (13,25 фута). Расстояние между опорами в рабочем положении составляет 1815 мм (71 дюйм), а полное боковое смещение стрелы — 825 мм (33 дюйма). Эксплуатационная масса экскаваторного оборудования составляет 1055 кг (2325 фунтов).
