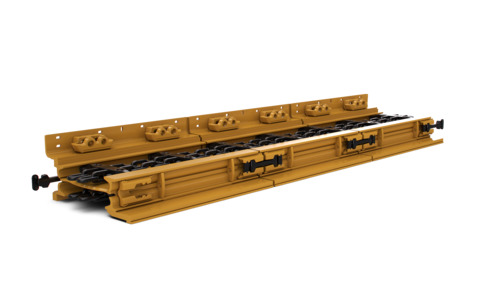

CAT PF4
- Товщина верхньої пластини, мм 40
- Товщина нижньої пластини, мм 25
- Міцність з’єднувального кулачка, кН 3000-3600
- Міцність на зсув, кН 4000
- Висота профілю, мм 284
Технічні дані
Зусилля відриву стяжки
3600 кН
Товщина верхньої пластини
40 мм
Товщина нижньої пластини
25 мм
Пропускна здатність конвеєра - PF4/932
0,36 кв.м
Зусилля на здвиг
4000 кН
Зусилля відрива стяжки - PF4/932
3000 кН
Ширина пластини PF4/1132
988 мм
Ширина лінійного рештака - PF4/832
832 мм
Ширина лінійного рештака PF4/1132
1132 мм
Ширина пластини - PF4/932
788 мм
Товщина пластини
40 мм
Ширина лінійного рештака - PF4/1032
1032 мм
Ширина пластини - PF4/832
688 мм
Висота профіля
284 мм
Пропускна здатність конвеєра - PF4/1332
0,85 кв.м
Горизонтальне шарнірне зчленування
0,8°-1,2°
Вітки ланцюга - PF4/832
AKB Fl30×108; DKB 34×126
Вітки ланцюга - PF4/1032
AKB Fl30×108; DKB 34×126; DKB 42×146
Вітки ланцюга - PF4/1132
DKB 34×126; DKB 42×146; DKB 48×160/144
Ширина пластини - PF4/1032
888 мм
Зусилля відрива стяжки - PF4/832
3000 кН
Пропускна здатність конвеєра - PF4/1032
0,46 кв.м
Ширина лінійного рештака - PF4/1332
1332 мм
Вітки ланцюга - PF4/932
AKB Fl30×108; DKB 34×126
Пропускна здатність конвеєра - PF4/832
0,26 кв.м
Корпус стяжки FoS
1,5 рази
Ширина лінійного рештака - PF4/932
932 мм
Забійні конвеєри Cat® (AFC) призначені для підтримки виробничого процесу і рівномірного переміщення максимального обсягу вугілля із забою.
Забійні конвеєри складаються з великої кількості компонентів: системи подачі очисного комбайна, приводів, рам і зірочок приводів, редукторів, лінійних рештаков, конвеєрних ланцюгів, а також подають конвеєрів і хвостових станцій конвеєра. Кожен з цих компонентів повинен бути досконалим і злагоджено працювати з іншими компонентами системи.
